接地変圧器の地絡保護はどのように機能しますか?

接地変圧器の大手サプライヤーとして、私はこれらの重要な電気機器における地絡保護の複雑さについてよく質問されます。接地変圧器は電力システムにおいて重要な役割を果たしており、その地絡保護機能がどのように機能するかを理解することは、これらのシステムの安全性と信頼性を確保するために不可欠です。

接地変圧器の基礎

地絡保護の詳細を掘り下げる前に、接地変圧器の基本的な機能を理解することが重要です。接地変圧器は、デルタ結線システムなど、自然中性点を持たない電力システムに中性点を提供するように設計されています。この中性点により、接地保護装置の設置が可能になり、単相地絡時の故障電流を制限するのに役立ちます。

接地変圧器には、ジグザグ接続や Y デルタ接続など、さまざまなタイプがあります。各タイプには独自の利点があり、さまざまな用途に適しています。たとえば、ジグザグ接地変圧器は産業用および商用電力システムで一般的に使用され、Y デルタ接地変圧器は配電システムでよく使用されます。

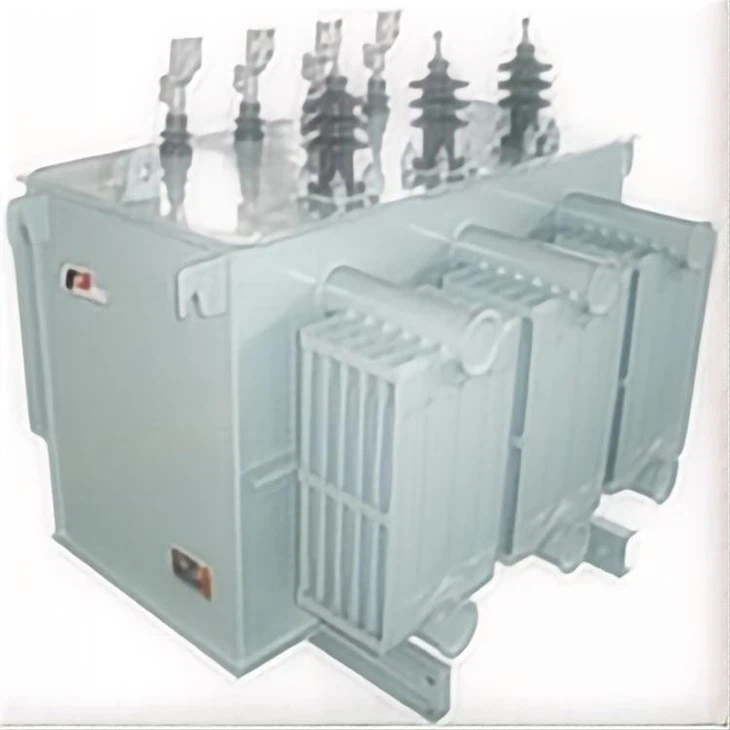

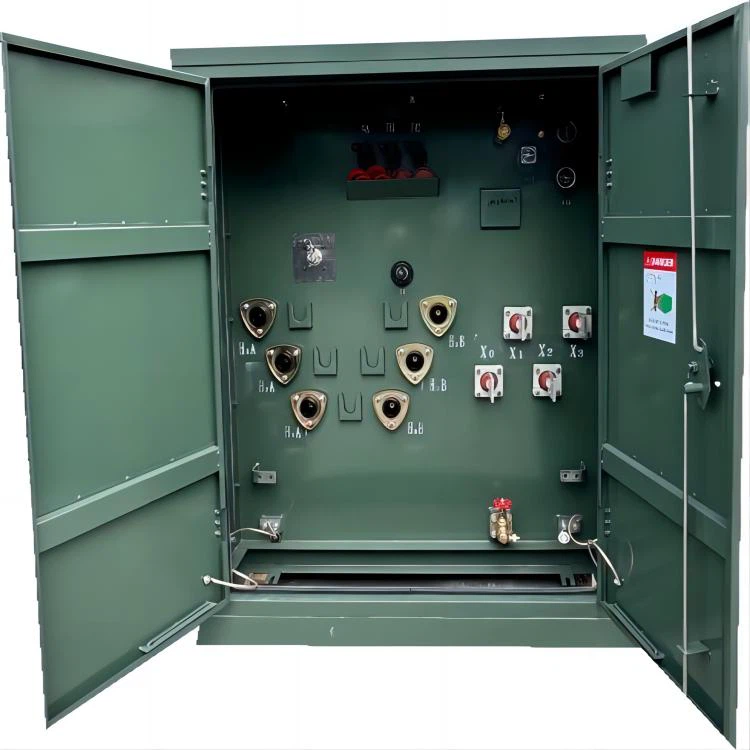

Amorphous Transformer Pad Mounted Transformer

地絡保護の重要性

地絡保護はいくつかの理由から不可欠です。まず、過剰な故障電流による損傷から電気機器を保護するのに役立ちます。単相地絡事故が発生すると、事故電流が非常に大きくなる可能性があり、適切に制御しないと過熱、絶縁破壊、さらには火災を引き起こす可能性があります。リレーやサーキットブレーカーなどの地絡保護装置は、故障電流を検出し、故障した回路を迅速に切断して、機器への損傷を最小限に抑えるように設計されています。

次に、地絡保護により、電気システム内またはその周囲で作業する人の安全が強化されます。地面を流れる故障電流は危険な電圧勾配を生成する可能性があり、近くにいる人に感電の危険をもたらす可能性があります。地絡保護は、故障を迅速に検出して隔離することで、そのような危険を防ぐのに役立ちます。

接地変圧器における接地故障保護の仕組み

接地変圧器の地絡保護には、通常、保護リレー、変流器、回路ブレーカーの組み合わせが必要です。以下にその仕組みを段階的に説明します。

1. 故障検出

地絡保護の最初のステップは、故障の存在を検出することです。これは、接地変圧回路に設置された変流器 (CT) を使用して行われます。 CT は、回路を流れる電流を測定し、それに比例した出力を保護リレーに提供するように設計されています。

単相地絡事故が発生すると、接地変圧器に不平衡電流が流れます。 CT はこの不平衡電流を検出し、保護リレーに信号を送信します。

2. リレーの動作

保護リレーは地絡保護システムの頭脳です。 CT からの信号を受信し、電流値を分析して障害が発生したかどうかを判断します。電流が事前に設定されたしきい値を超えると、リレーが動作し、回路ブレーカーにトリップ信号を送信します。

地絡保護に使用される保護リレーには、過電流リレー、零相電流リレー、差動リレーなど、さまざまな種類があります。各タイプのリレーには独自の特性があり、さまざまな用途に適しています。

3. サーキットブレーカーのトリップ

保護リレーがトリップ信号を送信すると、回路ブレーカーが開き、障害のある回路が電力システムから切断されます。これは、障害を特定し、機器へのさらなる損傷を防ぐのに役立ちます。

サーキットブレーカーは、故障電流を迅速かつ安全に遮断するように設計されています。空気遮断器、油遮断器、真空遮断器など、さまざまな種類があります。回路ブレーカーの選択は、電圧レベル、故障電流、および電力システムのその他の要因によって異なります。

高度な地絡保護技術

上で説明した基本的な地絡保護技術に加えて、地絡保護システムの性能を向上させるために使用できる高度な技術もいくつかあります。

1. 適応型保護

適応保護は、電力システムの動作条件に基づいて保護リレーの設定を調整できるようにする技術です。たとえば、通常の動作中は、誤ったトリップを避けるためにリレー設定をより高い値に設定できます。ただし、障害が発生した場合、リレー設定は自動的に低い値に調整され、迅速かつ信頼性の高い障害検出が保証されます。

2. 故障箇所

障害位置特定技術を使用すると、電力システム内の障害の位置を迅速に特定できます。これは、障害に関連するダウンタイムと修理コストを削減するのに役立ちます。障害位置特定手法には、インピーダンスベースの手法、進行波ベースの手法、人工知能ベースの手法など、さまざまな種類があります。

接地変圧器の用途とその故障保護

接地変圧器とその地絡保護システムは、次のようなさまざまな用途で広く使用されています。

1. 産業用電力システム

産業用電力システムでは、電気システムに中性点を提供し、機器を地絡から保護するために接地変圧器が使用されます。地絡保護システムは、モーター、発電機、変圧器などの産業用機器の安全かつ信頼性の高い動作を確保するのに役立ちます。

2. 商用電源システム

ショッピングモール、オフィスビル、病院などの商用電力システムにも、接地変圧器と地絡保護が必要です。これらのシステムは、乗員の安全と電気機器の適切な機能を確保するために、高い信頼性が必要です。

3. 流通システム

配電システムでは、配電ネットワークに中性点を提供し、単相地絡時の故障電流を制限するために接地変圧器が使用されます。地絡保護システムは、電力品質を向上させ、配電ネットワークの停電時間を短縮するのに役立ちます。

結論

結論として、接地変圧器の地絡保護は電力システムの重要な側面です。その仕組みを理解し、適切な保護技術を実装することで、これらのシステムの安全性と信頼性を確保できます。接地変圧器のサプライヤーとして、当社はお客様のニーズを満たす高品質の製品とソリューションを提供することに尽力しています。接地変圧器または地絡保護についてご質問がある場合、または詳細情報が必要な場合は、調達およびさらなる議論のためにお気軽にお問い合わせください。
