整流器トランスの並列動作を実現する方法は？

整流器変圧器は、さまざまな産業用途に不可欠なコンポーネントであり、電気分解、電気栄養、その他のプロセスに必要なDCパワーを提供します。整流器トランスの並列動作を達成することで、システムの信頼性を高め、電力容量を向上させ、全体的な効率を向上させることができます。整流器トランスサプライヤーとして、整流器トランスの並列動作をどのように実現するかについての洞察を共有したいと思います。

整流器トランスの基本を理解する並列動作

並列操作を達成する方法を掘り下げる前に、基本原則を理解することが重要です。整流器トランスの並列動作とは、負荷を共有するために2つ以上の変圧器を並行して接続することを意味します。このセットアップでは、トランスが電圧比、インピーダンス、位相角などの同様の電気特性を持つことが必要です。これらのパラメーターが適切に一致していない場合、不均一な負荷分布、循環電流、さらには変圧器への損傷につながる可能性があります。

並列操作に関する重要な考慮事項

1。電気パラメーターマッチング

電圧比：各変圧器の電圧比は、できるだけ近くでなければなりません。電圧比の有意な違いは、変圧器間に大きな循環電流を引き起こす可能性があります。これは、エネルギーを浪費するだけでなく、過熱のリスクを高めます。たとえば、1つの変圧器が他のトランスよりもわずかに高い二次電圧を持っている場合、より電流を供給する傾向があり、不均衡な負荷分布につながります。
インピーダンス：変圧器のインピーダンスは適切でなければなりません - 一致します。インピーダンスは、荷重電流が並列接続された変圧器の間にどのように分布するかを決定します。インピーダンスが低い変圧器は、より高いインピーダンスのあるものと比較してより電流を運びます。実際には、パラレル接続変圧器間のインピーダンスの違いは、通常は10％未満の特定の範囲内である必要があります。
位相角：変圧器の位相角は同じでなければなりません。位相角度の差は、循環電流をもたらす可能性があり、それが追加の損失を引き起こし、潜在的に変圧器に損傷を与える可能性があります。これには、変圧器の設置と接続中の正確な同期が必要です。

2。保護および制御システム

過電流保護：並列システムの各変圧器には、過電流保護装置を装備する必要があります。これらのデバイスは、異常な電流レベルを検出し、システムから故障した変圧器をすばやく切断して、さらなる損傷を防ぐことができます。たとえば、熱過電流リレーを使用して、過負荷または短い回路条件のために過度の電流を感知できます。
循環電流監視：循環電流監視システムのインストールが不可欠です。このシステムは、並列接続された変圧器間の循環電流を継続的に監視できます。循環電流が事前定義されたしきい値を超える場合、トランスのタップ設定の調整やトランスの1つの切断など、適切な測定値をとることができます。
負荷共有コントロール：荷重の実装 - 共有制御システムは、負荷が並列トランスの間に均等に分布するようにすることができます。これは、負荷需要に基づいて各トランスの出力を調整する自動タップチェンジャーまたは電子制御デバイスを通じて実現できます。

並列操作を実現する手順

1。初期検査とテスト

トランステスト：トランスを並行して接続する前に、各トランスで包括的なテストを実施します。これには、断熱抵抗テスト、ターン比テスト、およびインピーダンステストが含まれます。これらのテストは、トランスの潜在的な問題を特定し、それらの電気パラメーターが許容範囲内にあることを保証するのに役立ちます。
システム検査：バスバー、ケーブル、スイッチギアなど、電気システム全体を検査します。システムが、並列接続された変圧器の複合電力を安全に処理できることを確認してください。ゆるい接続、損傷した断熱、またはその他の潜在的な安全性の危険を確認してください。

2。接続と同期

適切な接続：正しい位相シーケンスに従って、トランスの一次巻線と二次巻線を並列に接続します。これには、位相角が適切に整列されるように、トランスのマーキングに注意する必要があります。
同期：同期デバイスを使用して、回路ブレーカーを閉じる前に変圧器の電圧、周波数、および位相角が同じであることを確認します。このステップは、トランスが並行して接続されているときに、大きなインラッシュ電流と循環電流を防ぐために重要です。

3。試運転と監視

試運転：トランスが並行して接続されたら、試運転プロセスを実施します。システムの負荷を徐々に増やし、負荷分布、温度、循環電流など、変圧器の性能を監視します。監視結果に基づいて、タップ設定または制御パラメーターに必要な調整を行います。
継続的な監視：並列接続された変圧器の動作を追跡するために、連続監視システムを確立します。電気パラメーター、温度、その他の動作条件を定期的にチェックして、潜在的な問題を早期に検出し、適切な対策を講じます。

ケーススタディと実用的な例

多くの産業用途では、整流器トランスの並列動作が正常に実装されています。たとえば、大規模な電気分解プラントでは、複数の整流器トランスが並列に接続され、電解プロセスに必要な高電力DCを提供します。電気パラメーターを慎重に一致させ、信頼できる保護および制御システムを実装することにより、植物は変圧器間に均等に分布した負荷を伴う安定した効率的な動作を実現できます。

結論

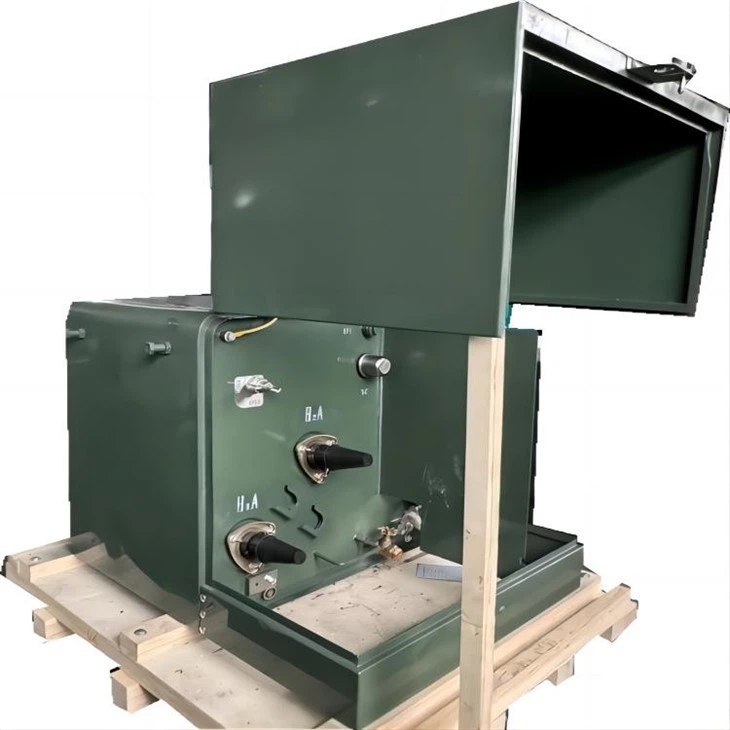

整流器変圧器の並列動作を実現するには、電気パラメーターのマッチング、信頼できる保護および制御システムの実装、および適切な試運転と監視を慎重に検討する必要があります。上記の手順に従って、次のような関連製品を使用することによりパッドマウントトランス、3相極に取り付けられた変圧器、そして接地変圧器、整流器トランスシステムの安定した効率的な動作を確保できます。

整流器トランスや関連製品に興味があり、並列操作のための特定の要件について話し合いたい場合は、詳細な相談についてはお気軽にお問い合わせください。私たちは、あなたのニーズを満たすために、高品質の製品と専門的な技術サポートを提供することに取り組んでいます。

参照

John J. GraingerとWilliam D. Stevenson Jr.による電力システム
トランスエンジニアリング：George KaradyとG. Venkata Sarmaによる設計、技術、診断。
