ちょっと、そこ！整流変圧器のサプライヤーとして、私は長い間変圧器の開発に携わってきました。そして、言っておきますが、これらの悪者にとって、メンテナンスは非常に重要です。このブログでは、整流トランスのメンテナンス時の主な点検項目について説明します。
1. 目視検査
まず、古き良き時代の目視検査から始めます。これは、明らかな問題を見つけるために変圧器を 1 回再検査するようなものです。
- 外装状態: 変圧器のケーシングに亀裂やへこみなどの損傷の兆候がないか確認してください。ひび割れたケースから湿気が侵入する可能性があり、内部コンポーネントにとっては禁物です。また、錆や腐食の兆候がないかどうかも確認してください。錆は時間の経過とともに金属を侵食し、変圧器の構造的完全性を損なう可能性があります。
- 接続ポイント: 端子やバスバーを含むすべての接続ポイントをよく見てください。しっかりと締められていて、ワイヤーが緩んでいないことを確認してください。接続が緩んでいるとアーク放電が発生する可能性があり、変圧器の効率が低下するだけでなく、火災の危険性もあります。トルクレンチを使用して、ボルトが正しい仕様で締め付けられているかどうかを確認できます。
2. 絶縁抵抗試験
整流トランスでは絶縁が重要です。電流が流れるべき場所に流れ続け、短絡を防ぎます。
- テストプロセス：絶縁抵抗計を使用して絶縁体の抵抗を測定します。このテストは、断熱材が良好な状態にあるかどうか、または破損し始めているかどうかを判断するのに役立ちます。絶縁抵抗値が低い場合は、湿気の侵入、汚染、または絶縁材の劣化を示している可能性があります。
- 結果の解釈: 許容される絶縁抵抗値は、変圧器の種類と定格によって異なります。ただし、一般的には抵抗値が高いほど優れています。測定値がメーカーの仕様よりも大幅に低い場合は、さらなる調査が必要であることを示しています。おそらく冷却システムに漏れがあり、断熱材に水が浸入している可能性があります。
3. 温度監視
変圧器は動作中に熱を発生し、温度が高くなりすぎると重大な問題を引き起こす可能性があります。
- 熱センサー: 最新の整流器変圧器のほとんどには熱センサーが装備されています。これらのセンサーは、巻線とオイル (油冷変圧器の場合) の温度を継続的に監視します。定期的に温度測定値をチェックすることで、異常な温度上昇を早期に発見できます。
- 過熱の原因: 過熱は、過負荷、換気不良、冷却システムの故障など、さまざまな要因によって発生する可能性があります。気温が常に通常より高いことに気付いた場合は、対策を講じる必要があります。たとえば、過負荷が原因の場合は、負荷を調整するか、変圧器のアップグレードを検討する必要があるかもしれません。
4. 油分析（油冷変圧器用）
整流器変圧器が油冷式の場合、メンテナンス中に油分析を行う必要があります。
- サンプリング: 変圧器油のサンプルを採取し、分析のために研究所に送ります。オイルは変圧器の状態について多くのことを教えてくれます。たとえば、水、金属、ガスなどの汚染物質の存在を明らかにすることができます。
- 汚染物質の検出: 油中の水分は絶縁体の絶縁耐力を低下させる可能性があり、金属は内部コンポーネントの磨耗を示す可能性があります。オイル内のガスは過熱または電気アークの兆候である可能性があります。分析結果に基づいて、オイルを交換する必要があるかどうか、またはその他の是正措置が必要かどうかを判断できます。
5. 巻線抵抗測定
変圧器の巻線抵抗は、その性能に影響を与える重要なパラメータです。
- 測定方法: 専用の機器を使用して各巻線の抵抗を測定します。測定値をメーカーの仕様書と比較することで、異常を検出できます。巻線抵抗の大幅な変化は、巻線の短絡または断線を示している可能性があります。
- 精度の重要性: 変圧器の適切な動作を保証するには、正確な巻線抵抗測定が重要です。これは、完全な障害につながる前に、潜在的な問題を特定するのに役立ちます。たとえば、ある巻線の抵抗が他の巻線よりもはるかに高い場合、その特定の巻線に問題があることを意味する可能性があります。
6. コア検査
整流変圧器のコアは磁束を伝達する役割を果たします。コアが損傷すると、変圧器の効率が大幅に低下する可能性があります。
- 視覚的および電気的チェック: コアについては視覚的チェックと電気的チェックの両方を実行します。亀裂や変形などの物理的損傷の兆候を視覚的に確認します。電気的には、コア絶縁抵抗テストを使用して、コア絶縁の完全性をチェックできます。
- コアロス: 過度のコア損失は、コアに問題がある兆候である可能性があります。これらの損失は、磁気飽和や積層板の短絡などの要因によって発生する可能性があります。コア損失を測定することで、コアが効率的に動作しているかどうかを判断できます。
7. 冷却システムの検査
変圧器を安全な動作温度に保つには、適切に機能する冷却システムが不可欠です。
- 空冷システム: 空冷変圧器の場合は、ファンと換気ダクトをチェックします。ファンが適切に動作していること、およびダクトに詰まりがないことを確認してください。ダクトが詰まると空気の流れが制限され、変圧器が過熱する可能性があります。
- 油冷システム: 油冷変圧器の場合、オイルポンプ、ラジエーター、バルブを検査します。オイル ポンプはオイルを効果的に循環できる必要があり、ラジエーターは清潔で障害物がない必要があります。冷却システムに何らかの異常があると、変圧器の過熱や早期故障につながる可能性があります。
8. 保護リレーのテスト
保護リレーは、変圧器の故障を検出し、電力システムから絶縁してさらなる損傷を防ぐように設計されています。
- 機能テスト: 保護リレーの機能テストを実施し、正しく動作していることを確認します。これには、さまざまな障害状態をシミュレートし、適切なタイミングでリレーがトリップするかどうかを確認することが含まれます。
- 較正: 保護リレーの定期的な校正も重要です。時間の経過とともにリレーの設定が変動し、誤動作につながる可能性があります。リレーを校正することにより、リレーが変圧器に信頼性の高い保護を提供することを保証できます。
関連するトランス

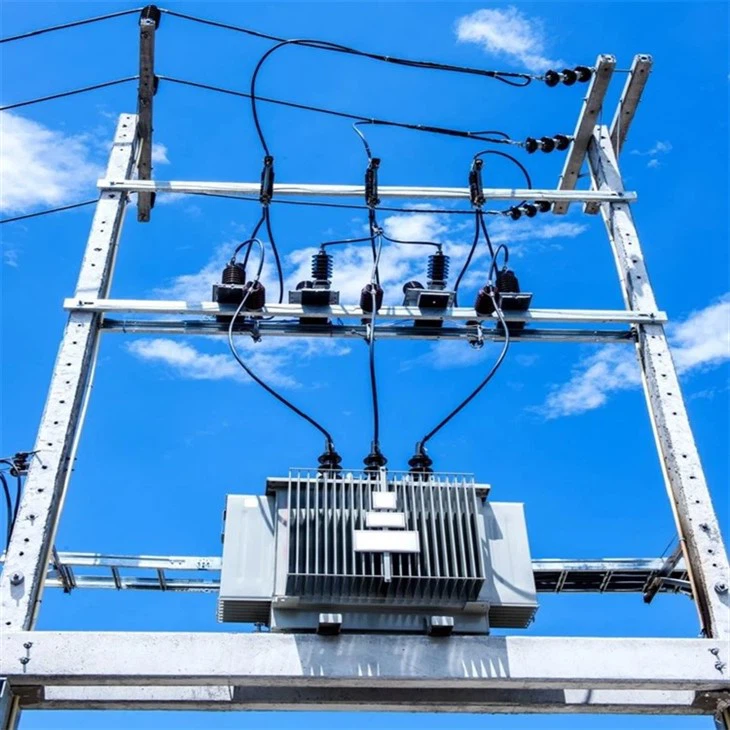

他のタイプの変圧器に興味がある場合は、こちらも提供していますアモルファス合金変圧器、三相柱上変圧器、 そして風力変圧器。これらの変圧器にはそれぞれ独自の機能と用途があり、当社はお客様のニーズに合った適切な変圧器の選択をお手伝いします。
結論として、整流器変圧器の安全で効率的な動作を確保するには、定期的な保守と検査が不可欠です。これらの検査項目に従うことで、潜在的な問題を早期に検出して対処することができ、長期的には時間とコストを大幅に節約できます。整流器変圧器をご購入の場合、またはメンテナンス サービスが必要な場合は、お気軽にお問い合わせください。私たちは、お客様の電気システムに最適な選択をお手伝いします。
参考文献
- 電力変圧器エンジニアリング、J. Lewis Blackburn 著
- 電気電子学会 (IEEE) による変圧器のメンテナンスおよびテスト ガイド
