やあ皆さん！低圧開閉装置のサプライヤーとして、私は低電圧 (LV) 開閉装置と高電圧 (HV) 開閉装置の違いについてよく質問を受けます。そこで、混乱を解消するためにこのブログを書こうと思いました。過度に専門用語は使わず、ただ率直に話します。
まず、開閉装置が実際に何なのかを詳しく見てみましょう。これはあらゆる電気システムの重要な部分であり、電気機器の制御、保護、絶縁に使用されます。すべてをスムーズかつ安全に実行できるようにする、電気設備の交通警察のようなものだと考えてください。
低圧開閉装置
低電圧開閉装置は、通常、最大定格 AC 1000 ボルト (または DC 1500 V) のシステム向けに設計されており、これは IEC などの国際規格による低電圧 (LV) 分類の標準しきい値です。商業ビル、産業施設、住宅地などでよく使用されます。低電圧開閉装置のサプライヤーとして、私はこれらのシステムがすべて、比較的低い電圧レベルで信頼性の高い配電を実現することを目的としていると知っています。
低電圧開閉装置の主な利点の 1 つは、その多用途性です。さまざまなニーズに合わせてさまざまなタイプがあります。たとえば、配電ボックスが人気です。主電源から複数の小さな回路に電力を分配するために使用されます。これらのボックスは商業ビルの地下室や家庭のユーティリティルームでよく見られ、そこで入ってくる電力を照明、電化製品、その他の電気負荷用のさまざまな分岐に分割します。
もう一つのタイプは、低電圧引込み式開閉装置。この設計により、メンテナンスとコンポーネントの交換が容易になります。回路ブレーカーやその他の部品はキャビネットからすぐに取り出せるため、システム全体を何時間もシャットダウンすることなく、修理を迅速に行うことができます。これは、ダウンタイムが収益に大きな打撃を与える産業環境にとって、状況を一変させるものです。

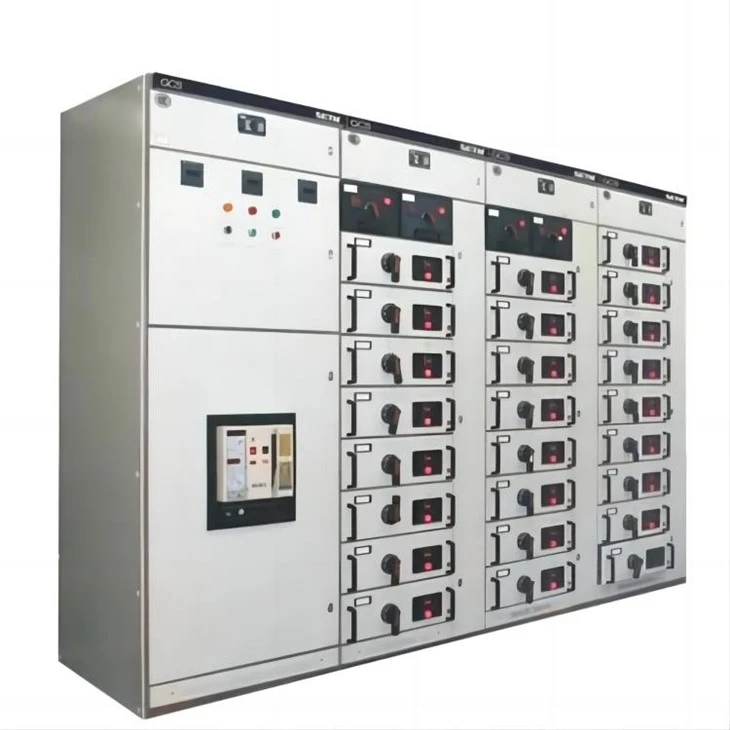

当社の GCS 低電圧引出し式開閉装置 (IEC 439-1 および GB 7251 規格に準拠し、業界で最も信頼されているモデルの 1 つ) と配電ボックスは、多くのお客様にとって頼りになるオプションです。
低圧固定開閉装置も広く使われています。コンポーネントが所定の位置に固定されたシンプルな設計となっており、頻繁なメンテナンスやコンポーネントの交換を必要としないアプリケーションにとってコスト効率の高いオプションとなります。
LV 開閉装置は、その安全機能でも際立っています。過電流保護、短絡保護、地絡保護などの保護機構を内蔵しています。これらの機能は電気火災や機器の損傷を防ぎ、人や財産の安全を守ります。
高圧開閉装置
一方、高電圧開閉装置は、1000 ボルトを超える定格電圧 (通常は数千ボルトから数十万ボルトの範囲) を持つシステム用です。主に発電所、送電変電所、大規模コンビナートなどで使用されています。
HV 開閉装置ははるかに大きな電気エネルギーを処理するため、そのコンポーネントは LV 装置よりもはるかに大きく、頑丈です。 HV 開閉装置のサーキット ブレーカーは、回路の開閉時に形成される大電流アークを遮断するように設計されています。これらのアークは非常に危険であり、適切に制御されないと重大な損害を引き起こす可能性があります。
断熱性は設計上の重要な違いです。 HV スイッチギヤには、極度の電圧下での電気的破壊や漏電を防ぐために高品質の絶縁材料が必要です。一般的なオプションには、磁器、エポキシ樹脂、空気より 100 倍強い絶縁性と消弧能力を持つ不活性ガスである SF6 ガスが含まれます。
HV 開閉装置には、より複雑な制御および監視システムもあります。 HV システムの障害は致命的な結果をもたらす可能性があるため、これらのシステムは継続的な監視が必要です。センサーとリレーはコンポーネントの電圧、電流、温度を継続的に監視します。異常が検出された場合、開閉装置は障害のあるセクションを自動的に切り離し、さらなる損傷を防ぎます。
主な違い
電圧レベル
最も明白な違いは電圧です。LV 開閉装置は最大 1000 ボルトで動作しますが、HV 開閉装置ははるかに高い電圧を処理します。このギャップにより、コンポーネントのサイズや設計から安全要件に至るまで、あらゆるものが形成されます。
サイズと複雑さ
HV 開閉装置は一般に LV 装置よりも大きく、より複雑です。コンポーネントは高い電気的ストレスに耐える必要があるため、物理的に大きくなります。さらに、HV の制御および保護システムは、より高いリスクが伴うため、より洗練されています。
適用範囲
LV 開閉装置は、商業、工業、住宅スペースの日常の電気システムで使用されます。一方、HV 開閉装置は、大量のエネルギーの制御と長距離配電が必要な発電と送電用です。
安全と保護の哲学
どちらも安全性を優先しますが、故障の影響は電圧が大きくなるほど大きくなります。 HV システムは、多層の超高速保護スキームと厳密なインターロックを採用して、壊滅的な障害のリスクを軽減します。
コストに関する考慮事項
HV 開閉装置は通常、LV 装置よりも高価です。これは、より高価な絶縁材料 (SF6 ガスなど) と、高電圧での安全性と信頼性を確保するために必要な複雑な設計/製造に起因しています。
当社の低圧開閉装置が選ばれる理由
低圧開閉装置のサプライヤーとして、私は当社の製品が目に見えるメリットをもたらすことを証明できます。当社は、効率と信頼性を最大化するために最先端のテクノロジーで設計し、時の試練に耐える高品質の素材を使用しています。
当社の LV 開閉装置は設置とメンテナンスも簡単です。配電ボックス、引き出し式開閉装置、または固定開閉装置のいずれを選択しても、ユーザーフレンドリーでコスト効率の高いソリューションが得られます。
私たちは、お客様ごとに独自のニーズがあることを承知しているため、カスタマイズされたソリューションを提供します。当社の専門家チームはお客様と直接協力して、お客様の特定の要件を満たす開閉装置システムを設計します。
つながろう
低圧開閉装置の市場に興味がある場合は、ぜひお話しましょう。新しい建築プロジェクトの請負業者であっても、電気システムをアップグレードする産業施設であっても、信頼性の高い配電を必要とする住宅所有者であっても、当社はお客様をサポートします。見積もりを依頼したり、ニーズをさらに詳しく調べたりすることを躊躇しないでください。プロジェクトに最適な LV 開閉装置を見つけてください。
参考文献
- 1. アブール、A.、ウンラー、メイン (nd)。電力システム。
2. Saadat、H. (nd)。電力計算ハンドブック。
3. IEC 60947-2:2024。低電圧開閉装置および制御装置 - パート 2: サーキットブレーカー。
