ちょっと、そこ！ SF6 ブレーカーのサプライヤーとして、ブレーカー内の SF6 ガス圧力の正常範囲についてよく質問を受けます。そこで、このトピックに関する洞察を共有するためにこのブログを書こうと思いました。
まずはSF6ブレイカーとは何かを理解しましょう。 SF6 (六フッ化硫黄) は、電気産業において非常に有用なガスです。絶縁性と消弧性に優れているため、サーキットブレーカーなどに使用されています。アンSF6 ブレイカー高電圧回路を安全かつ効率的に遮断できます。これは電力システムの信頼性の高い動作にとって非常に重要です。
さて、本題ですが、ブレーカー内の SF6 ガス圧力の正常範囲はどれくらいですか?まあ、それは画一的な答えではありません。通常の圧力範囲は、ブレーカーの種類、設計、動作条件などのいくつかの要因によって異なります。
ほとんどの SF6 ブレーカーは、周囲温度で 300 ～ 700 kPa (キロパスカル) の圧力範囲内で動作します。しかし、これはあくまで一般的な概算値にすぎません。たとえば、一部の古いモデルのブレーカーは、より新しい、より高度なモデルと比較して、通常の圧力範囲が異なる場合があります。
新しい SF6 ブレーカーは、多くの場合、より低い圧力で動作するように設計されています。圧力が低いほどガス漏れのリスクが軽減され、ブレーカーがより環境に優しいからです。ご存知のとおり、SF6 は強力な温室効果ガスであり、その使用と漏出の可能性を最小限に抑えることが最近では重要な課題となっています。
温度が SF6 ガス圧力にどのような影響を与えるかについて話しましょう。 SF6 ガスの圧力は温度に直接関係します。温度が上昇するとブレーカー内のガス圧力も上昇し、逆も同様です。これは理想気体の法則に基づいており、密閉容器内の所定の量の気体については、(体積が一定の場合) 圧力は温度に比例するというものです。
したがって、通常の圧力範囲について話すときは、通常は特定の基準温度、通常は約 20°C (68°F) を指します。この基準温度よりも温度が高いと圧力は正常範囲の20℃よりも高く、低いと圧力は低くなります。
SF6 ガス圧力の監視は非常に重要です。圧力が正常範囲を下回った場合は、ガス漏れが発生している可能性があります。ガス漏れはブレーカーの絶縁性能や消弧性能の低下につながる可能性があるため、重大な問題となります。その結果、ブレーカーが誤動作し、停電や電気事故につながる可能性があります。
一方、圧力が正常範囲を超えた場合は、過熱またはブレーカーの内部故障が原因である可能性があります。また、過剰な圧力がかかるとブレーカーのコンポーネントに余分なストレスがかかり、機械的故障のリスクが高まります。
SF6 ブレーカーのサプライヤーとして、当社は常に定期的な圧力検査を推奨します。ブレーカーに取り付けられた圧力計を使用して圧力を監視できます。これらのゲージは通常、基準温度での圧力を示すように校正されています。最新のブレーカーには、圧力を継続的に監視し、異常な変化があった場合にアラートを送信できるセンサーが組み込まれているものもあります。
次に、SF6 ブレーカと他のタイプのサーキットブレーカを比較してみましょう。がある空の遮断器そしてフレームサーキットブレーカー市場で入手可能なオプション。

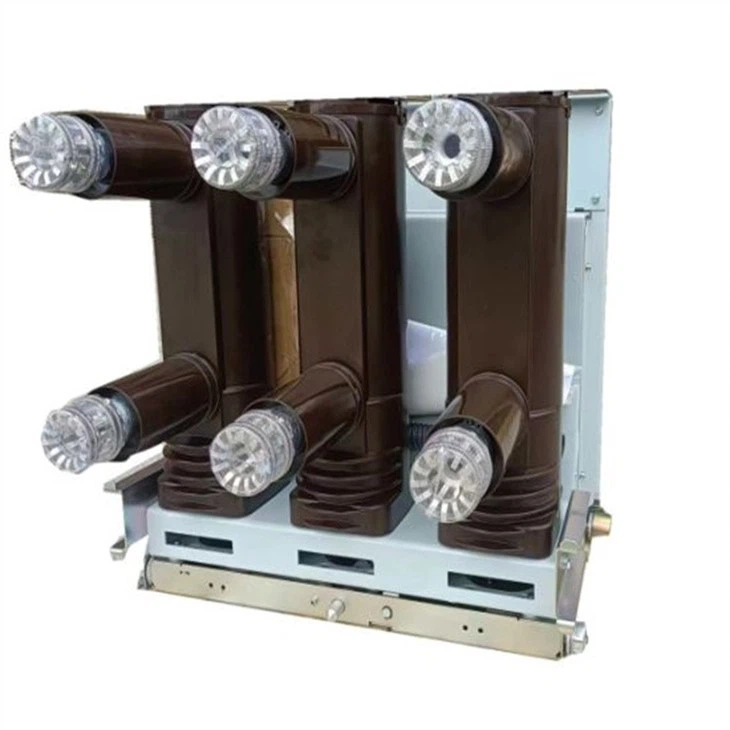

真空遮断器は、SF6 ガスの代わりに真空を消弧媒体として使用します。これらは、耐用年数が長く、メンテナンスの必要性が低く、信頼性が高いことで知られています。ただし、通常は高電圧アプリケーションよりも中電圧アプリケーションに適しています。

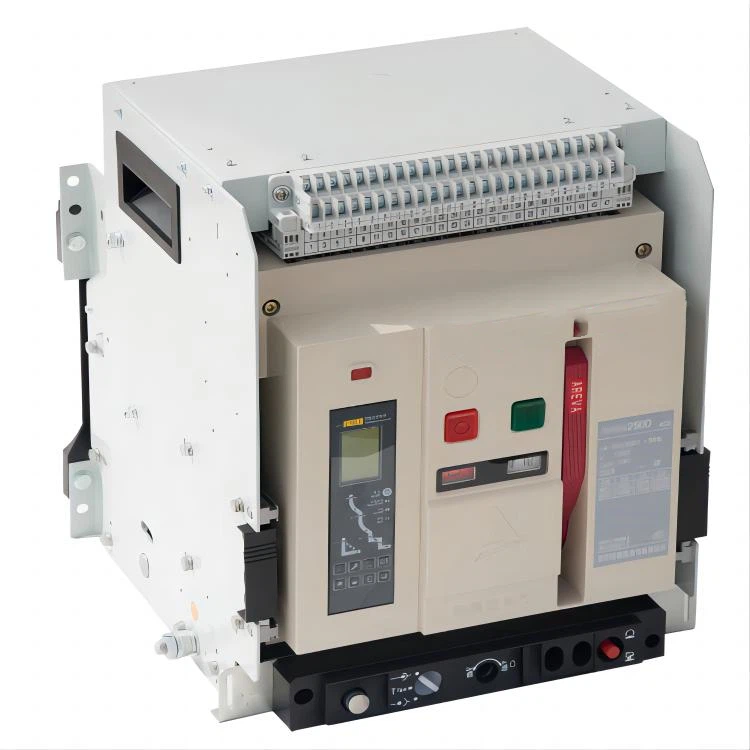

一方、フレーム回路ブレーカーは、低電圧から中電圧のシステムでよく使用されます。堅牢で、大きな短絡電流にも対応できます。ただし、高電圧アプリケーションでは SF6 ブレーカーほど効率的ではない可能性があります。
SF6 ブレーカーには独自の利点があります。これらは高電圧回路を遮断するのに非常に効果的であり、大量の電気エネルギーを処理できます。また、他のタイプのブレーカーと比べてコンパクトであるため、変電所内のスペースが限られている場合には大きな利点となります。
サーキットブレーカーを検討している場合は、特定の要件を考慮する必要があります。システムの電圧レベル、予想される短絡電流、環境条件、予算を考慮してください。
サプライヤーとして、当社はお客様のさまざまなニーズを満たすために幅広い SF6 ブレーカーを提供しています。当社のブレーカーは、信頼性の高い動作と環境への影響を最小限に抑えるために最新のテクノロジーを使用して設計されています。設置・保守・修理などのアフターサポートも充実しております。
当社の SF6 ブレーカーの詳細についてご興味がある場合、または SF6 ガス圧力の通常範囲についてご質問がある場合は、お気軽にお問い合わせください。あなたが電気技術者、電力事業者、または新しい変電所の建設に携わっている人であっても、私たちはお客様が正しい選択をできるようお手伝いいたします。
サーキットブレーカーのニーズについての会話を開始するには、当社までお問い合わせください。当社はお客様と協力し、お客様の電気システムに最適なソリューションを提供したいと考えています。
参考文献
- 電力システム: 設計と解析 (Turan Gonen 氏)
- 高電圧工学: 理論と実践 MS Naidu および V. Kamiraju 著
